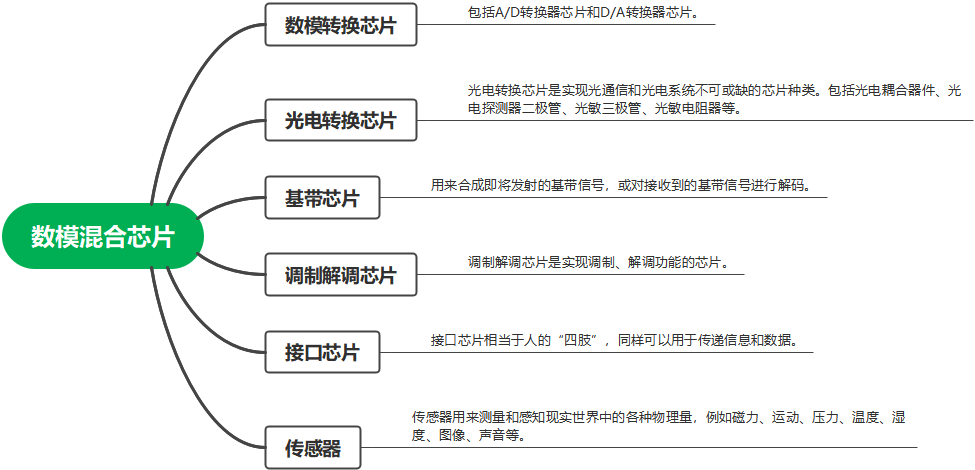

數?；旌闲酒姆诸?/span>

? 數模轉換器芯片：包括A/D轉換器芯片和D/A轉換器芯片。模數轉換器即A/D轉換器，或簡稱ADC，A代表模擬量，D代表數字量，通常是指一個將模擬信號轉變?yōu)閿?shù)字信號的電子元件。數模轉換器，又稱D/A轉換器，簡稱DAC，它是把數字量轉變成模擬的器件。

? 光電轉換電路：光電轉換芯片是實現光通信和光電系統不可或缺的芯片種類。包括光電耦合器件、光電探測器二極管、光敏三極管、光敏電阻器等。

? 基帶芯片：用來合成即將發射的基帶信號，或?qū)邮盏降幕鶐盘栠M行解碼。手機基帶芯片主要由微處理器、信道編碼器、數字信號處理器、調制解調器和接口模塊組成。

? 調制解調芯片：調制解調芯片是實現調制、解調功能的芯片。調制是把變化著的基帶信號轉成對應變化著的載波的幅度（調幅）、頻率（調頻）或相位（調相）等模擬量。解調是把變化著的載波的幅度（調幅）、頻率（調頻）或相位（調相）等模擬量轉成對應變化著的基帶信號。調制解調芯片在無線電收發報機、無線廣播電視、無線通信、寬帶網絡和光纖網絡等方面廣泛應用。

? 接口芯片：接口芯片相當于人的“四肢”，同樣可以用于傳遞信息和數據。常見的接口芯片包括通用串行總線芯片（USB）、高清多媒體接口芯片（HDMI）。USB是一個外部總線標準，是應用在PC和手機領域的一種接口技術，例如電腦的USB插口、手機的USB充電線。HDMI是一種全數字化視頻和聲音發送接口，可以發送未壓縮的音頻及視頻信號。例如筆記本電腦、電視、機頂盒就有HDMI接口。

? 傳感器：傳感器用來測量和感知現實世界中的各種物理量，例如磁力、運動、壓力、溫度、濕度、圖像、聲音等。主要包括CMOS圖像傳感器（CIS）、微機電系統（MEMS）、觸摸/觸控芯片（Touch）等。CIS是將光學圖像轉換成電子信號的電子設備，相當于人的視網膜，其在手機、相機乃至衛星的拍攝成像中必不可少。MEMS是按功能要求在芯片上把微電路和微機械集成于一體的系統，例如手機中的磁傳感器、指紋傳感器、環境傳感器等。Touch對環境變化具有靈敏的自動識別和跟蹤功能，我們?nèi)粘Ｊ褂玫氖謾C和平板電腦就內含觸控芯片。

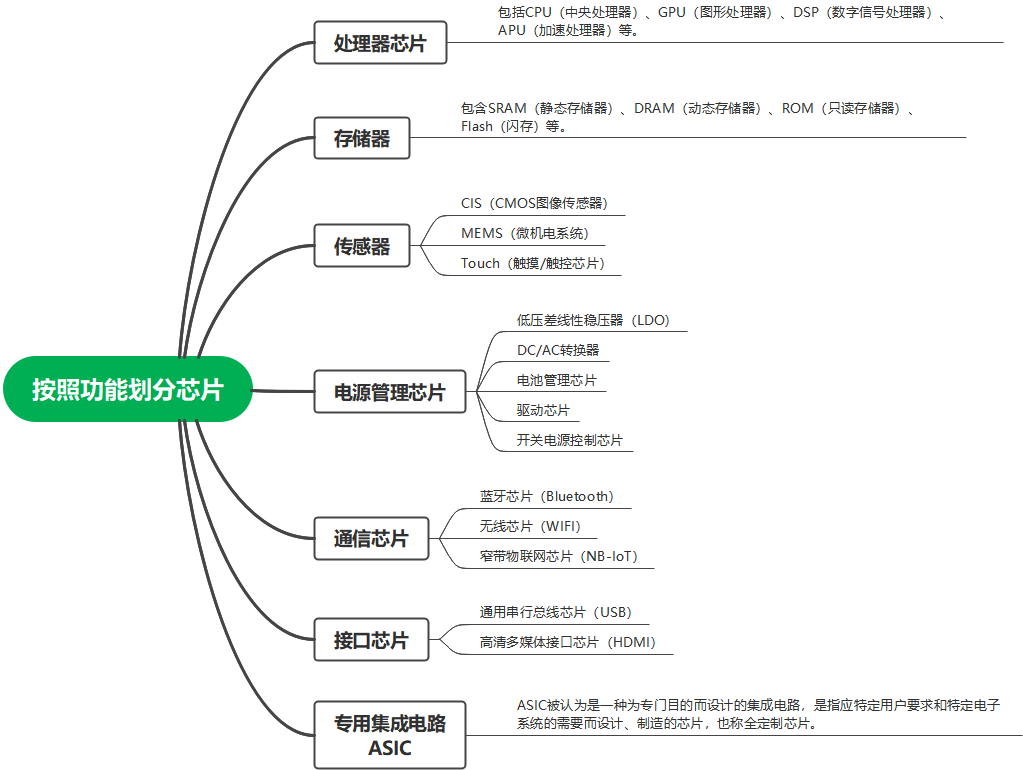

按照常見的使用功能分類，芯片可以分為：處理器芯片、存儲器、傳感器、電源管理芯片、通信芯片、接口芯片、專用集成電路（ASIC）。

按照功能劃分芯片

其中，處理器芯片、存儲器、傳感器、通信芯片和接口芯片都在上文中介紹過，此處不再贅述。

電源管理芯片是電子設備系統中承擔電能檢測、分配、轉換等電源管理職責的芯片，主要負責識別CPU的電源幅值，促進后期電路的功率輸出，是所有電子設備中不可缺少的裝置。常見的電源管理芯片主要包括低壓差線性穩壓器（LDO）、DC/AC轉換器芯片、電池管理芯片、驅動芯片、開關電源控制芯片。LDO是輸入/輸出壓差低的線性調整器，在限定電源和供電能力下提供穩定的輸出電壓；驅動芯片主要是通過電壓、電流等信號的調整來驅動電子器件正常運行以及運行控制，包括LED驅動、LCD驅動、電機驅動等；開關電源控制芯片中應用的電力電子器件主要為二極管、IGBT和MOSFET。

專用集成電路（ASIC）：ASIC被認為是一種為專門目的而設計的集成電路，是指應特定用戶要求和特定電子系統的需要而設計、制造的芯片，也稱全定制芯片。例如二代身份證里的芯片，一證對應著一人。

按照工藝制程分類，芯片可以分為：5nm芯片、7nm芯片、14nm芯片、28nm芯片……芯片的納米數是制造芯片的制程，其實就是指CMOS器件的柵長，或指晶體管電路的特征尺寸，距離越小就能在同等大小的面積上集成更多的晶體管，芯片就能做得越復雜，越先進性能越好，功耗越低。

以手機芯片為例，電流從源極（Source）流入漏極（Drain），柵極（Gate）相當于閘門，主要負責控制兩端源極和漏極的通斷。而柵極的最小寬度（柵長）就是工藝制程。手機芯片的工藝制程越小，柵極寬度就越小，意味著閘門通道越小，單位面積所容納的晶體管就會越多，芯片就越先進，性能就越強。

集成電路芯片常用的半導體材料是硅。隨著半導體技術的提升，尋找新的半導體材料，成了一個重要方向。半導體材料目前已經發展至第三代。

[敏感詞]代半導體材料：硅（Si）和鍺（Ge）。

硅（Si）：是目前應用最廣泛的半導體材料，常見的用硅制成的芯片有CPU、GPU、存儲芯片等。

鍺（Ge）：是早期晶體管的材料，活躍在光纖、太陽能電池等領域。

第二代半導體材料：第二代半導體材料與[敏感詞]代有本質的不同，[敏感詞]代半導體的硅和鍺屬于單質半導體，也就是由單一物質構成。而第二代屬于化合物半導體材料，由兩種或兩種以上元素合成而來，適用于制作高速、高頻、大功率以及發光電子器件，是制作高性能微波、毫米波器件及發光器件的優良材料，廣泛應用于衛星通訊、移動通訊、光通信、GPS導航等領域。第二代半導體材料常見的是砷化鎵（GaAs）和磷化銦 （InP）。

第三代半導體材料：第三代半導體同樣屬于化合物半導體材料，具有更寬的禁帶寬度、更高的導熱率、更高的抗輻射能力等特性，更適合于制作高溫、高頻、抗輻射及大功率電子器件。第三代半導體材料常見的是碳化硅（SiC）和氮化鎵（GaN）。目前，5G基站、新能源汽車和快充等都是第三代半導體的重要應用領域。

雖然這幾代半導體材料聽起來像是迭代的產品，但其實它們并不是替代關系，它們的特性不同，應用的場景也不一樣。

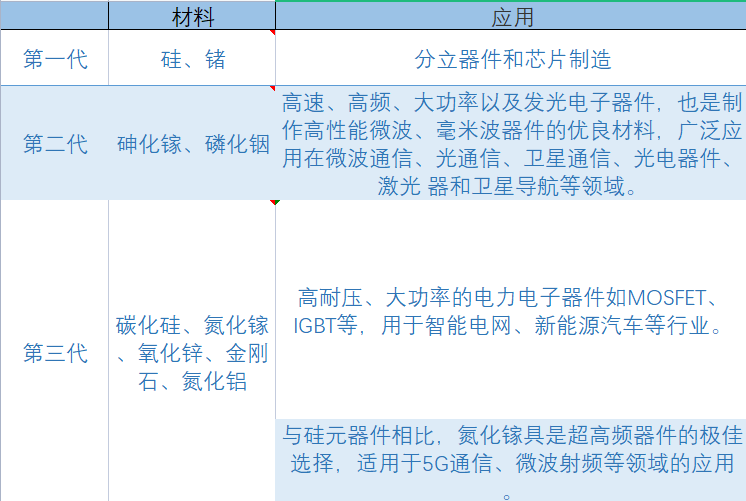

三代半導體材料對比表

↓

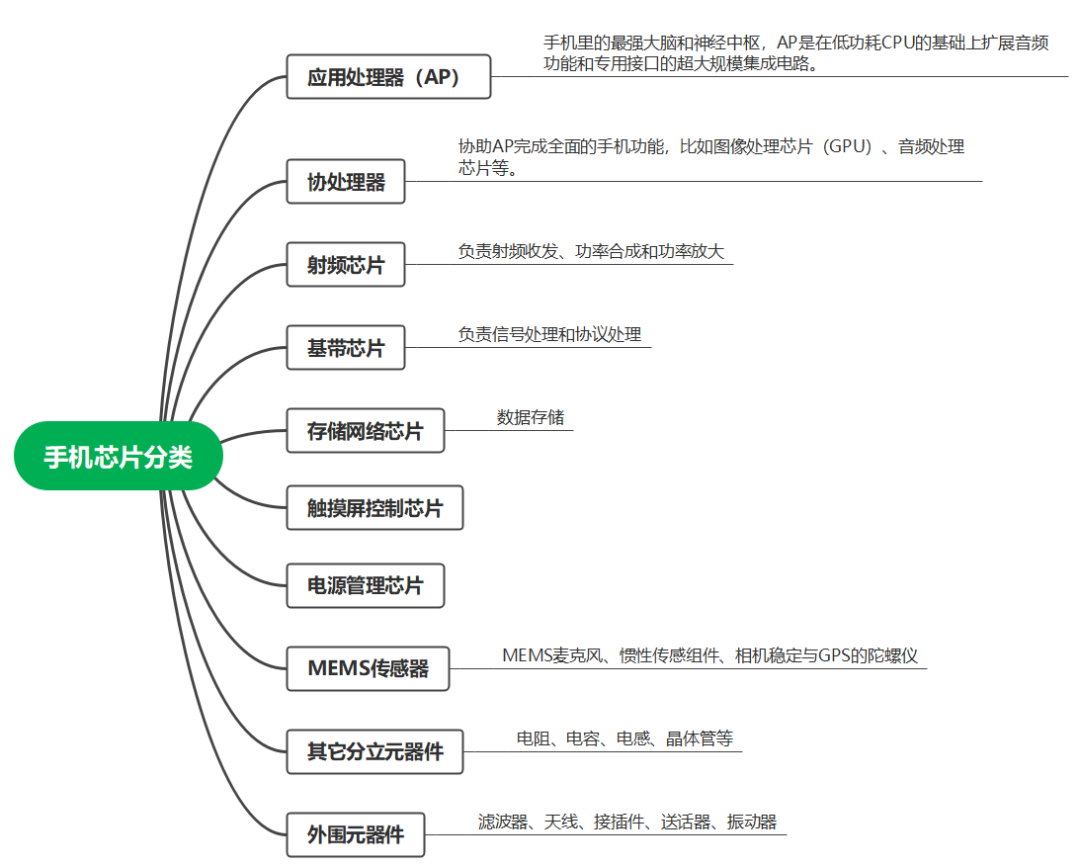

智能手機中集成了大大小小上百顆芯片，這些芯片協同工作，才能帶來非凡的使用體驗。例如，手機屏幕顯示各種顏色需要屏幕驅動芯片，發出聲音需要音頻處理芯片，存儲照片需要存儲芯片，指紋識別需要指紋識別芯片，手機電池需要電源管理芯片等。智能手機的芯片可以分為以下類型：

手機芯片的分類

最重要的手機芯片是應用處理器（AP），是手機里的最強大腦和神經中樞，AP是在低功耗的[敏感詞]處理器（CPU）的基礎上擴展音視頻功能的專用接口的超大規模集成電路。每年新手機發布時，廠商宣傳的高性能芯片就是AP，例如華為的麒麟系列、蘋果公司的A系列、三星的Exynos系列等。

不同功能的實現對處理器性能的要求也不一樣。因此，手機中還會有一些單獨設計的協處理器，協助AP完成全面的手機功能，例如圖像處理芯片（GPU）、音頻處理芯片等。

手機的核心功能是通信，離不開射頻芯片和基帶芯片。射頻芯片負責射頻收發、頻率合成和功能放大；基帶芯片負責信號處理和協議處理?；鶐酒梢院铣杉磳l(fā)射的基帶信號，并且解碼接收到的基帶信號。發射基帶信號時，把音頻信號編譯成基帶碼；接收信號時，把基帶碼譯碼為音頻信號。射頻芯片將信號放大，通過手機天線，就可以將信號發射到空中，再通過通信網絡傳輸給對方。5G手機與4G手機的[敏感詞]區別，在于是否支持5G網絡。而5G網絡的支持與否，主要由手機的基帶芯片決定?；鶐酒怯脕砗铣杉磳l(fā)射的基帶信號，或?qū)邮盏降幕鶐盘栠M行解碼的芯片，有點像手機的“網卡”、“貓（調制解調器）”。

手機的存儲空間與存儲芯片緊密相連。一般而言，我們常說的8GB+128GB，前者8GB指的是運行內存（RAM），是手機在運行的軟件和系統占用的內存，它的作用就是讓手機可以同時運行多個App，保障足夠的運行內存，也是保障手機運行程序流暢的基礎。RAM的作用，可以概括成一句話：RAM越大，可同時運行的程序就越多，一些需要大量存儲空間的游戲也越流暢。同等CPU配置的情況下，RAM越大手機運行就越流暢。后者128GB一般是指存儲內存（ROM），其作用和電腦上的硬盤類似，用來存儲手機運行時的緩存和用戶存儲的數據，它決定了手機能儲存多少照片和視頻，下載多少游戲。

除上述芯片之外，負責各種具體功能的芯片則分布在手機內的各個角落。例如電源管理芯片、屏幕觸摸控制器、無線充電控制器等芯片?？梢哉f，手機內部結構非常復雜，就像一座小型的城市，各種芯片各司其職，共同支撐起手機功能的實現，才有了如今通信、工作、娛樂各項全能的智能手機。

在汽車的胎壓監測系統TMPS、攝像頭、整車控制器、自動駕駛域控制器等模塊，各種芯片是必不可少的。

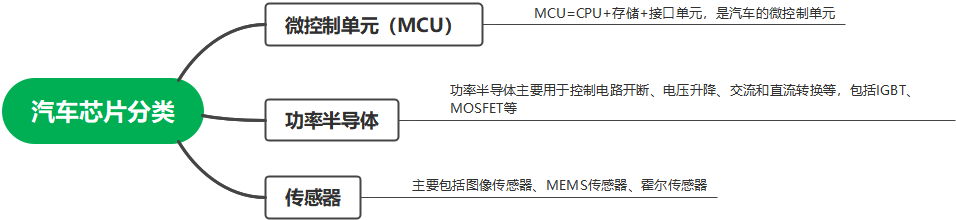

汽車芯片可大致分為三大類：“微控制單元（MCU）”、“功率半導體”和“傳感器”。

汽車芯片的分類

MCU是微控制單元，主要是指處理器和控制器芯片。它在一顆芯片上集成了計算核心、存儲核心和對接接口等模塊，小到車窗升降，大到駕駛輔助都需要用到MCU。汽車內部包含電子控制系統、信息娛樂系統、動力總成系統、車輛運動系統等，這些系統下面又存在著眾多子功能項，每個子功能項背后都有一個控制器，控制器內部會有一顆MCU。目前流行的“自動駕駛系統”也離不開MCU。

汽車功率半導體主要用于汽車動力控制系統、照明系統、燃油噴射、底盤安全系統等，主要負責功率轉換，多用于電源和接口。例如電動汽車用的IGBT功率芯片，以及場效晶體管MOSFET等。其中，功率半導體在傳統燃油車中一般用于啟動和發電等模塊；新能源汽車需要大量的功率半導體才能實現車輛電壓的頻繁變化。所以在新能源汽車中功率半導體是用量最多的器件。

汽車傳感器是汽車計算機系統的輸入裝置，其功能是將車速、各種介質的溫度、發動機的工作狀態等信息轉化為電信號輸給計算機，以便汽車處于[敏感詞]工作狀態。汽車傳感器常見類型有：發動機轉速傳感器、胎壓傳感器、水溫傳感器、車速傳感器等。

分類是認識一切事物的基礎。芯片是當前各界熱議和關注的話題，我國也在大力發展芯片產業。本文對芯片的分類這樣一個基本而重要的話題進行了探討，希望能夠?qū)V大讀者全面了解芯片產業和芯片的應用有一定的裨益。
