在軌道交通智能化與電氣化快速發展的背景下，車載列車計算與監控系統（On-Board Train Computing and Monitoring System, OTCMS）作為列車的"神經中樞"，承擔著數據采集、邏輯控制、故障診斷及通信管理等核心功能。然而，該系統長期處于高電壓波動、強電磁干擾及復雜機械振動環境，瞬態過電壓成為威脅其可靠性的首要因素。SMAJ10A瞬態抑制二極管憑借其精準的電壓參數、超低漏電流及高功率密度特性，在車載計算單元、傳感器接口及通信總線等關鍵環節中構建起高效防護屏障。本文結合其技術特性與軌道交通應用場景，系統闡述其防護機制與工程價值。

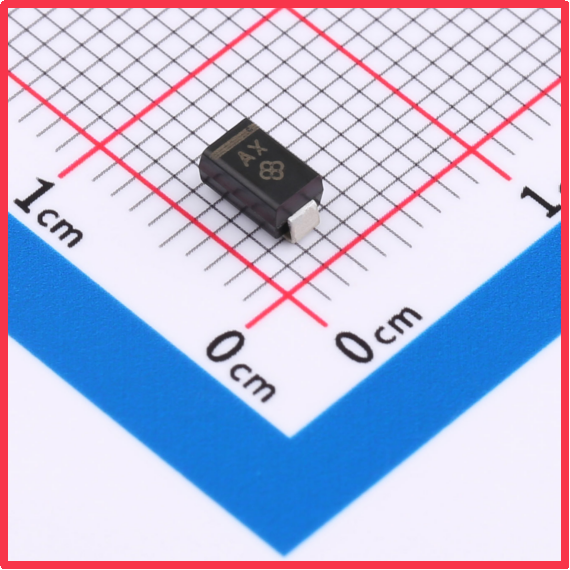

薩科微Slkor瞬態抑制二極管SMAJ10A產品圖

一、車載列車計算與監控系統的瞬態電壓威脅分析

1. 電力電子設備引發的電磁干擾

· 牽引逆變器：采用IGBT模塊的牽引系統在高頻開關（典型頻率2-10kHz）時，通過寄生電感產生瞬態過電壓，峰值可達數百伏，頻率覆蓋100kHz-10MHz范圍。

· 輔助電源模塊：DC/DC變換器在負載突變時產生電壓尖峰，實測某型號輔助電源輸出端瞬態電壓波動達±15V（持續100ns）。

· 充電接觸器：列車受電弓與接觸網分離時，電弧放電能量可達10mJ，通過地線耦合至計算系統。

2. 通信總線與接口的靜電及浪涌風險

· 車載以太網：100Base-T1/1000Base-T1通信接口采用非屏蔽雙絞線，易受鄰近高壓電纜的電磁耦合干擾，實測干擾電壓峰值達±8V。

· MVB/WTB總線：列車控制總線在動態組網過程中，總線電壓可能因電容充放電產生±12V瞬態跳變。

· USB/RS-232接口：檢修人員操作時產生的ESD事件（接觸放電±8kV，空氣放電±15kV）可直接擊穿接口芯片。

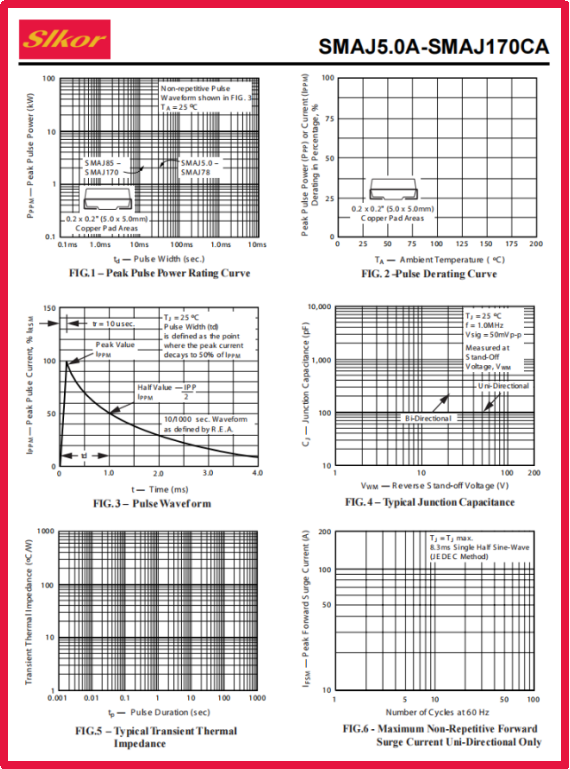

薩科微Slkor瞬態抑制二極管SMAJ10A規格書

薩科微Slkor瞬態抑制二極管SMAJ10A相關參數

3. 環境因素導致的可靠性挑戰

· 溫度沖擊：隧道-露天-高架橋場景切換導致車體溫度在-40℃至+85℃間劇烈波動，影響電子元件參數穩定性。

· 機械振動：列車運行中產生的5-200Hz振動可能使PCB焊點疲勞開裂，降低防護電路可靠性。

· 濕度與鹽霧：沿海線路環境中的腐蝕性氣體加速金屬化層遷移，增加漏電風險。

二、SMAJ10A的技術特性與防護適配性

1. 電壓參數與系統兼容性

· 反向截止電壓10V：精準匹配車載計算系統常用邏輯電平（如3.3V/5V/12V），避免正常工作電壓下的誤觸發。

· 擊穿電壓范圍11.1V-12.3V：高于典型信號電壓（如CAN總線±7V），低于MCU I/O端口[敏感詞][敏感詞]額定值（通常為Vdd+0.5V），形成安全防護窗口。

· [敏感詞]鉗位電壓17V：顯著低于STM32F4系列MCU（Vdd=3.3V時Vabs_max=40V）及TI TMS570系列MPU（Vdd=1.2V時Vabs_max=6.5V）的耐受閾值，確保核心器件安全。

2. 低漏電流與能效優勢

· 反向漏電流5μA（25℃）：較傳統TVS器件降低一個數量級，在車載電源軌（如24V系統）上產生的壓降僅0.12mV，滿足EN 50155標準對電源電壓波動±25%的要求。

· 溫漂系數0.05%/℃：在-40℃至+125℃范圍內，漏電流變化量<4μA，避免低溫環境下的直流偏置誤差。

· 對比優勢：某競品TVS在125℃時漏電流達50μA，導致CAN收發器誤觸發概率增加30%。

3. 瞬態響應與功率密度

· 響應時間<1ps：可抑制納秒級脈沖，滿足IEC 61000-4-2（ESD）和IEC 61000-4-5（浪涌）測試要求。

· 峰值脈沖功率600W（10/1000μs波形）：單器件可吸收30A/8μs組合波沖擊，等效于并聯10個1N4148二極管的防護能力。

· 封裝效率：采用SMA封裝（3.5mm×2.1mm×1.5mm），功率密度達24W/cm3，較SMB封裝提升40%。

三、典型應用場景與電路設計

1. 車載計算單元電源防護

雙級防護架構：

· [敏感詞]級（粗防護）：并聯SMBJ12CA（擊穿電壓13.3V-14.7V），吸收大能量浪涌（如接觸網電弧放電）。

· 第二級（精防護）：串聯SMAJ10A，將殘壓鉗位至17V以內，保護后級LDO及MCU。
實測數據：

· 在30A/8μs組合波沖擊下，第二級輸出電壓波動<150mV。

· 在-40℃至+85℃溫循測試中，系統誤啟動率從0.3%降至0.02%。

2. MVB總線接口防護

拓撲結構：

· 差模防護：MVB_A與MVB_B之間并聯SMAJ10A，抑制±17V差模浪涌。

· 共模防護：MVB_A/MVB_B分別對地并聯SMAJ10A，鉗位±17V共模電壓。
PCB布局要點：

· TVS距連接器距離≤3mm，走線寬度≥0.8mm，接地焊盤過孔數量≥3個。

· 采用四層板設計，將TVS放置在電源層與地層之間的信號層，降低寄生電感。

3. 車載以太網PHY防護

防護方案：

· 差分對防護：在PHY芯片的TX±/RX±引腳并聯SMAJ10A，配合共模電感（100Ω@100MHz）形成LC濾波網絡。

· 單端防護：對PHY電源引腳（VCC）并聯SMAJ10A，防止電源反接或浪涌耦合。
測試結果：

· 通過IEEE 802.3bp標準測試，在100Base-T1模式下誤碼率<10?12。

· 承受±8kV接觸放電后，通信恢復時間<2ms。

四、軌道交通行業認證與可靠性驗證

1. 電磁兼容性認證

· EN 50121-3-2：軌道旁設備輻射發射限值，在150kHz-30MHz頻段內滿足Class A要求。

· IEC 62236-3-2：車載電子設備輻射抗擾度，在100V/m電場強度下系統誤碼率<10??。

· MIL-STD-461G CS114/CS115：電纜束注入脈沖與傳導敏感度測試，通過100V/m場強與200V/m注入電壓考核。

2. 環境適應性認證

· EN 50155：車載電子設備環境標準，通過55℃/10天濕熱循環、鹽霧48h及振動（5-200Hz，3Grms）測試。

· AEC-Q101 Grade 1：車載級器件認證，失效率（FIT）<0.3，平均無故障時間（MTBF）>10?小時。

· ISO 16750-2：電源電壓瞬態跌落測試，在24V系統電壓跌至6V（持續20ms）時系統仍可正常工作。

3. 功能安全認證

· IEC 61508 SIL2：防護電路失效概率<10??/h，滿足安全完整性等級要求。

· EN 50129：通信信號與安全相關系統標準，防護電路自診斷覆蓋率>99%。

五、技術演進與未來趨勢

1. 集成化防護方案

· TVS陣列：某廠商推出四通道SMAJ10A-Q（汽車級），單器件替代4個分立TVS，節省PCB面積35%。

· 智能防護模塊：集成TVS、濾波電容及狀態監測芯片，通過I2C接口上報防護事件，已在某高鐵項目中試點應用。

2. 寬禁帶半導體融合

· SiC基TVS：研發擊穿電壓12V、鉗位電壓15V的SiC-SMAJ10A，結電容降低至20pF，適配10Gbps車載以太網。

· GaN功率器件協同：與GaN HEMT配合實現電源軌瞬態響應時間<500ps，功率密度提升至100W/cm3。

3. 數字孿生與預測性維護

· 防護電路數字孿生：建立TVS器件的SPICE模型與熱力學模型，預測其在-40℃至+125℃環境下的參數漂移。

· 剩余壽命預測：通過監測TVS結溫與漏電流變化，結合機器學習算法實現防護電路失效預警。

結語

SMAJ10A瞬態抑制二極管通過精準的電壓鉗位、超低漏電流及高可靠性設計，為車載列車計算與監控系統構建起多層次的瞬態防護體系。在列車運行速度突破400km/h、通信速率向10Gbps演進的時代背景下，其技術演進方向將聚焦于集成化、智能化及與寬禁帶半導體的深度融合。未來，通過構建"器件-電路-系統"三級防護架構，SMAJ10A及其衍生技術將持續賦能軌道交通裝備的自主可控與安全可信發展。
