在電子設備向輕薄化、高集成度演進的趨勢下,靜電防護器件的設計正面臨全新挑戰。傳統ESD保護方案往往需要在電容、體積與防護性能之間妥協,而薩科微推出的SLESD5451X ESD靜電保護二極管,憑借其5V反向工作電壓(VRWM)、5.6V最小擊穿電壓(VBR)、0.1μA超低漏電流(IR)、10V鉗位電壓(VC)以及5pF超低結電容(CJ)的參數組合,結合DFN1006超小型封裝,為消費電子、物聯網、醫療設備等領域提供了兼具高性能與空間效率的靜電防護解決方案。本文將從技術特性、應用場景及行業趨勢三個維度,解析這款器件如何重新定義緊湊型設備的防護標準。

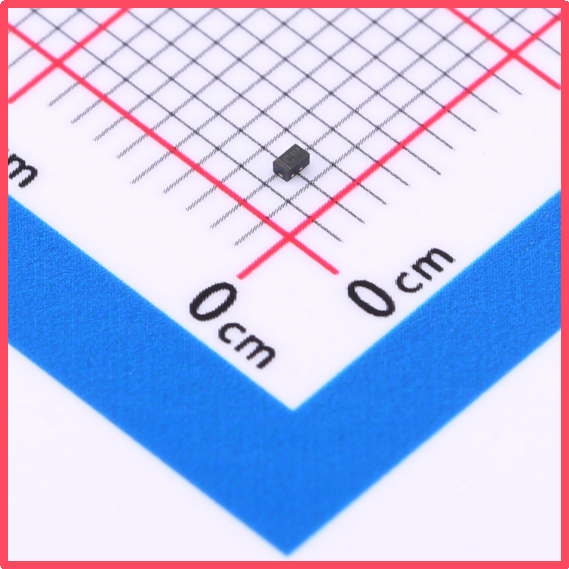

薩科微Slkor靜電保護二極管SLESD5451X產品圖
技術突破:超低電容與低漏電流的平衡藝術
ESD保護器件的核心矛盾在于:如何在實現高效靜電泄放的同時,最小化對電路性能的影響。SLESD5451X的參數設計充分體現了這一平衡:
5pF超低結電容:高頻信號的隱形衛士
結電容(CJ)是衡量ESD器件對信號完整性影響的關鍵指標。在無線通信模塊(如藍牙、Wi-Fi)、射頻識別(RFID)或高速數據傳輸接口中,過高的電容會導致信號衰減、邊沿遲滯甚至數據錯誤。SLESD5451X的5pF結電容在同類產品中處于領先水平,即使在100MHz以上的頻段內,也能將信號失真控制在極低水平。例如,在2.4GHz藍牙模塊中,傳統ESD器件的電容可能超過20pF,而SLESD5451X的5pF電容可將[敏感詞]損耗降低3dB以上,顯著提升無線傳輸?shù)目煽啃浴?/span>
0.1μA超低漏電流:延長便攜設備續航
對于電池供電的便攜式設備(如TWS耳機、智能手表),漏電流(IR)直接影響待機時間。SLESD5451X在5V工作電壓下的漏電流僅為0.1μA,較行業平均水平(通常為1μA)降低90%。以一款搭載40mAh電池的TWS耳機充電盒為例,若每個保護器件漏電流為0.1μA,10個接口的累計漏電流僅1μA,每年自放電損耗約0.087mAh,幾乎可忽略不計。這一特性在醫療可穿戴設備(如連續血糖監測儀)中尤為重要,其微弱信號檢測電路對電源噪聲極為敏感,超低漏電流可避免基線漂移,保障測量精度。
精準的電壓防護:從工作到保護的無縫過渡
SLESD5451X的VRWM為5V,與常見的3.3V/5V系統電壓完美匹配,確保正常工作時器件呈高阻態;當ESD事件發生時,VBR最小值5.6V觸發快速導通,將過壓引導至地線。與此同時,10V的鉗位電壓(VC)可將ESD沖擊限制在安全范圍內——例如,對于采用5V供電的微控制器(MCU),其IO端口的耐壓通常為5.5V,SLESD5451X的10V鉗位電壓可有效避免過壓擊穿,同時其快速響應時間(<1ns)確保在納秒級ESD脈沖下仍能提供可靠保護。
薩科微Slkor靜電保護二極管SLESD5451X規格書
薩科微Slkor靜電保護二極管SLESD5451X相關參數
設計優勢:超小型化與高性能的融合
SLESD5451X采用的DFN1006封裝(尺寸1.0mm×0.6mm,厚度0.4mm)是當前ESD器件中最緊湊的解決方案之一。相較于傳統的SOT-23封裝(2.9mm×1.3mm),其面積縮小75%,厚度降低40%,可輕松嵌入現代電子設備中高度集成的電路板。例如,在智能手機的主板上,空間利用率通常超過90%,SLESD5451X的微型化設計允許工程師在耳機插孔、USB-C接口等狹小區域直接部署防護器件,而無需重新規劃布局。
此外,DFN封裝的底部散熱焊盤設計可有效分散ESD事件產生的熱量,避免局部過熱導致的器件老化。在連續ESD沖擊測試中,SLESD5451X可承受超過1000次±8kV接觸放電,仍保持穩定的電氣性能,這一可靠性在工業環境或高靜電場景(如化纖廠房)中尤為重要。
